歐標智能穿梭車（EBIL-TECH-RSR）

穿梭板車核心功能:

用于托盤密集存儲系統的核心自動化設備，將單元托盤物料按生產流程從進貨端送到出貨端，以預先設定的托盤間距，等距排列托盤物料。

與堆垛機、母車配合實現全自動倉儲作業，與高貨位叉車配合實現半自動化倉儲作業，可以實現先進先出(FIFO)和先進后出(FILO)

歐標智能穿梭車優勢:

— 自主研發（實用新型專利：頂升定位機構專利，專利號：ZL 2020 2 0410234.4，外觀設計專利：穿梭車外殼，專利號：ZL 2020 3 0172742.9）

— 承接了多家知名企業的穿梭項目（終端和批發）

— 適合多種托盤，功能比其他穿梭車更完美

— 原進口配件

— 尺寸顏色均可定制，與貨架系統完美配合

— 5個工作日交貨（常規產品）

— 已成交132個案例，其中多個出口項目

—  減少產品損失

— 提高托盤吞吐量

— 價格優惠，質量保證

— 人工遙控操作，實現半自動化入庫與出庫

— 降低了管理成本，運營成本，提高倉儲效率，保證員工的安全

我們的穿梭車不僅使用于常溫倉庫，還有可使用于-40℃低溫倉庫的冷庫穿梭車，是冷鏈行業的優選。

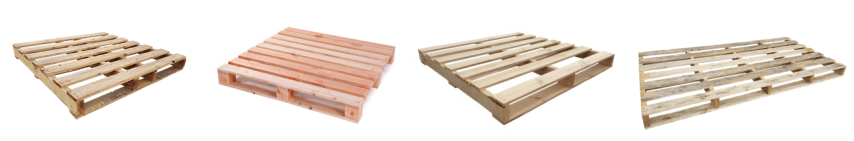

歐標智能穿梭車適用的托盤類型廣泛，無中間支撐腿的托盤也可使用，但托盤面板的厚度不得低于20mm。

?

                                                    穿梭車遙控器                                                                                           穿梭車包裝

歐標智能穿梭車技術參數

穿梭車標準配置

名稱	數量	名稱	數量
歐標穿梭車	1臺	遙控器	1個
產品說明書	1本	木箱	1個
車體充電器	1個	遙控器充電器	1個

 穿梭車項目視頻

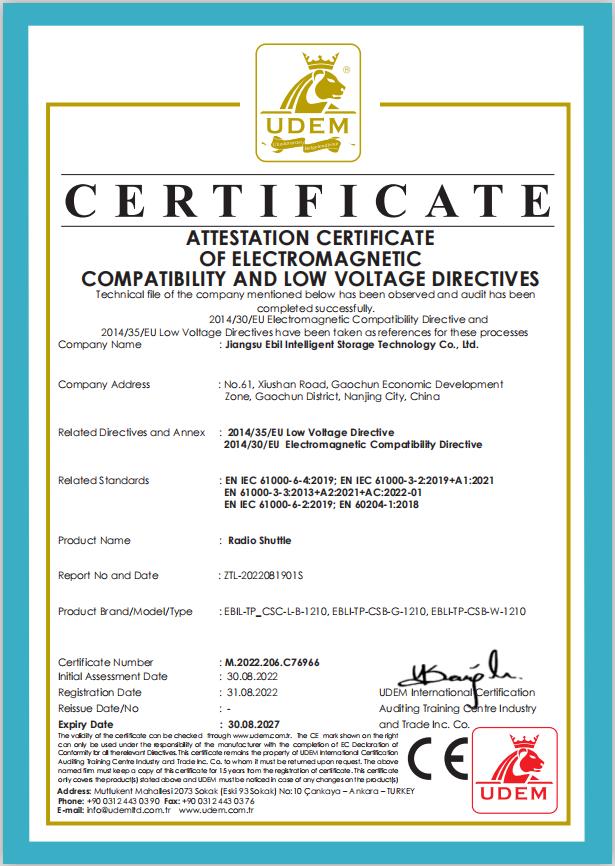

                                                                                                                                  CE證書

項目案例貨架的幾何尺寸：

長度：13.5m, X軸方向

深度：13.15m, Y軸（立柱）方向

高度：6.925m, Z軸（水平）方向

貨架4層高、10排和10個立柱深度，共400組。

承載

恒載：貨架自重

動載：每托貨物重800kg，放置于兩側的橫梁上

每個橫梁承載的力是3920N / LB，LB是橫梁的長度。 因此這里分為3種類型的力2.61N/mm, 3.02N/mm 和3.14N/mm，分別對應的橫梁長度為1500mm, 1300mm, 1250mm。

穿梭車詳細功能

1. 自動模式-單次存貨

當在遙控器上按下“IN”按鈕時，穿梭車執行單次存貨功能。穿梭車在任何時候接收到任務指令，都會事先執行“托盤搜索”動作。

如果托盤被放置在巷道內超過 500米遠的地方，歐標穿梭車無法檢測到托盤并將無法完成此次指令。此時按下遙控器上MODE的按鍵進入手動控制模式，讓穿梭車抵達距離托盤500米的范圍內然后再次執行命令。因此，托盤必須放置在穿梭車可檢測到的范圍內。

叉車司機在存入托盤前，需要做的準備工作：

?將選擇好的穿梭車，通過叉車搬運至指定的、需要操作的巷道內；

?把第一個托盤對準放置在該巷道端頭位置，托盤需要平齊巷道端頭；

2. 自動模式-單次出庫

當在遙控器上按下“OUT”按鈕時，穿梭車執行單次出庫功能。遙控器液晶顯示屏顯示出庫界面，按下遙控器“+”、“-”按鈕，加大，減小需要出庫的托盤數，待數量輸入完畢后按下“OK”鍵，穿梭車按照出庫數量指令要求進行出庫任務。

3. 自動模式-連續取托盤

當在遙控器上按下“Auto Out”按鈕時，穿梭車執行連續取托盤的功能。穿梭車將按照指令清空穿梭車所在巷道內的所有托盤貨物。

4. 自動模式 -整理托盤

巷道整理，是為先入先出（FIFO）存儲模式設計的，主要用于節約巷道內空間，可以存放更多的托盤；

  操作方式：

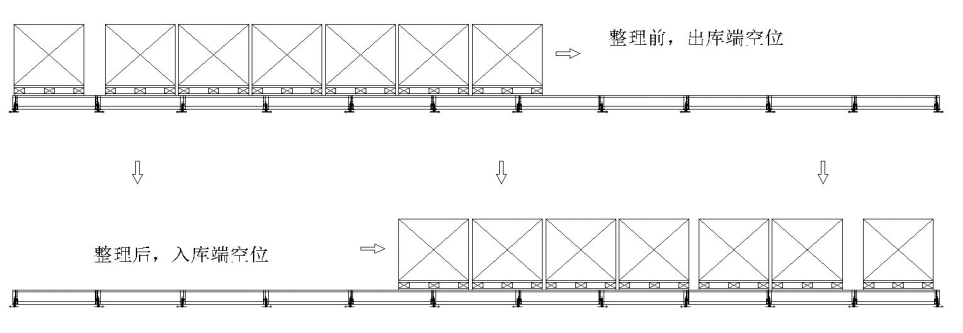

?當巷道內存在較多空位時，且巷道內不夠存放空間時，建議對巷道內進行整理，整理結果可以參照上圖示意；

?在入庫端，叉車司機按下遙控器上巷道整理按鈕二次，穿梭車接收指令后連續搬運，直至將巷道內的所有托盤由堆積在入口端搬運至出口端，如上圖；

搬運結束后，穿梭車回到入口端（A端）等待下一個指令；

5. 手動模式 – 前進、后退、頂升、下降

    參照下圖手動功能鍵區域；

    在遙控器上，按下橢圓型手動按鈕區域顯示手動運行狀態；

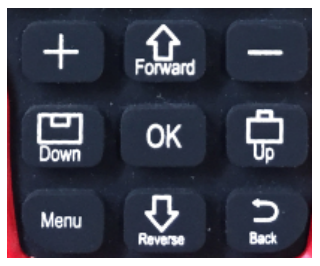

手動鍵功能區

    屏幕界面顯示手動狀態分別為：上升、下降、前進、后退；

6. 選車

    每臺穿梭車的接受端ID號碼是唯一的，而每個遙控器可以控制30臺穿梭車，需要通過對遙控器的選車操作，使得遙控器可以操作對應的穿梭車；

操作方式：

?按下選車鍵后，屏幕會進入選車界面，進行選車；

?按下按鍵：前進和后退 鍵進行對穿梭車的車號選擇，從01~30號進行選擇；

?當確認好車體序號之后，按下：下降 按鍵進行對穿梭車的確認，顯示為：連接 時為連接到當前穿梭車，如果顯示為：未連接時為未連接到當前車體，需要重新選擇車號，直到連接到當前穿梭車！

?按下：下降 按鍵連接到當前穿梭車后，按下：頂升 按鍵返回主鍵面，對穿梭車進行手動和自動操作；

7. 尋車

? 在選車完成后，如果此刻車在巷道中，則可以通過尋車鍵，如下圖。

? 按下尋車鍵，對應的車會有相應，車體左右兩側蜂鳴器會發出聲音；

? 尋車完成后，可以通過按下功能鍵，把穿梭車調至巷道端頭。

  當司機在入口端，需要按手動后退按鈕，直至把車運行至入庫端；

  當司機在出口端，需要按手動前進按鈕，直至把車運行至出庫端；

  特別注明：一般情況下，車在端頭位置，所以如果在同一向巷道內作業時，不需要上述操作，需要轉換巷道時，建議采用手動鍵操作；
